10.1 Multivibrator






Sub-Chapter 10.1
(Multivibrator)

1. Tujuan[Kembali]

a. Mengetahui dan memahami macam-macam rangkaian multivibrator.

b. Mengetahui dan memahami macam-macam IC's multivibrator.

c. Mampu membuat rangkaian menggunakan IC's multivibrator.


2. Alat dan Bahan[Kembali]

1) Resistor
    Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika (V=I R). Jenis Resistor yang digunakan disini adalah Fixed Resistor, dimana merupakan resistor dengan nilai tetap terdiri dari film tipis karbon yang diendapkan subtrat isolator kemudian dipotong berbentuk spiral. Keuntungan jenis fixed resistor ini dapat menghasilkan resistor dengan toleransi yang lebih rendah.

  • Spesifikasi :

2) Kapasitor
    Kapasitor berfungsi sebagai penyimpan tegangan listrik sementara.

3) Baterai


    FEATURES
>> Automatic Input Current Limit for universal USB/AC/DC
adapter compatibility*
>>Optional automatic power source detection per latest
USB charging specification 1.2
>> USB or AC input with automatic input selection and
programmable input current limiting (USB2.0 compliant)
>> Up to 750mA charging output from 500mA USB port or
1500mA from AC adapter using proprietary
“TurboChargeTM Mode”
>> +4.35 to +6.0V input voltage range
>> +18V input tolerance (non-operating)
>> High-accuracy float voltage regulation: 1.0%
>>Digital programming of major parameters via I2C
interface*


3. Dasar Teori[Kembali]

10.1) Multivibrator

      Multivibrator adalah sirkuit dengan umpan balik regeneratif yang menghasilkan keluaran berdenyut. Ada tiga tipe dasar multivibrator, yaitu multivibrator bistable, multivibrator monostabil dan multivibrator astabil.

10.1.1 Bistable Multivibrator
         Rangkaian multivibrator bistabil adalah sirkuit di mana status keluaran RENDAH dan TINGGI stabil. Terlepas dari status logika keluaran, RENDAH atau TINGGI, ia tetap dalam keadaan tersebut kecuali ada perubahan diinduksi dengan menerapkan pulsa pemicu yang sesuai. Pengoperasian multivibrator bistabil identik dengan flip-flop.
            Pada susunan rangkaian Gambar 10.1 dapat dibuktikan bahwa kedua transistor Q tidak bisa secara bersamaan ON atau OFF. Jika Q1 ON, umpan balik regeneratif memastikan bahwa Q2 OFF, dan kapan Q1 OFF, umpan balik menggerakkan transistor Q2 ke status ON.

10.1.2 Schmitt Triger


        Saat V = 0, transistor Q1terputus. Kopel dari Q1 kolektor ke Q2 basis drive transistor Q2 ke saturasi, dengan hasil bahwa V0 rendah. Jika kita berasumsi bahwa Vce2 (sat) adalah nol, maka tegangannya melintasi Rc diberikan oleh persamaan berikut

Voltage across Rc = [Vcc.Rc/(Rc+Rc2)]

            Untuk membuat transistor Q1 tingkah laku, V harus setidaknya 0,7 V lebih dari tegangan di Rc

Vin (min.) = [Vcc.Rc/(Rc+Rc2)] + 0,7

       Saat Vin melebihi tegangan ini, Q1 mulai menyalurkan. Tindakan regeneratif sekali lagi mendorong Q2 untuk memotong. Output beralih ke status TINGGI. Tegangan melintasi Rc2 berubah menjadi nilai baru yang diberikan oleh persamaan

Voltage across Rc = [Vcc.Rc/(Rc+Rc1)]
Vin = [Vcc.Rc/(Rc+Rc1)] + 0,7

        Transistor Q1 akan terus dilakukan selama Vin sama dengan atau lebih besar dari nilai yang diberikan oleh cenderung keluar dari kejenuhan dan berperilaku lebih sedikit berat. Tindakan regeneratif melakukan sisanya, dengan proses yang berpuncak pada Q1 akan terputus dan Q2 ke saturasi. Jadi, status keluaran (TINGGI atau RENDAH) tergantung pada level tegangan masukan.
        Gambar 10.3 menunjukkan karakteristik transfer pemicu Schmitt sirkuit. Titik perjalanan bawah VLT dan titik perjalanan atas VUT karakteristik tersebut masing-masing diberikan oleh persamaan

VLT = [Vcc.Rc/(Rc+Rc1)] + 0,7
VUT = [Vcc.Rc/(Rc+Rc2)] + 0,7

10.1.3 Monostable Multivibrator



        Gambar 10.4 menunjukkan rangkaian dasar multivibrator monostab. Awalnya, transistor Q2 berada dalam saturasi karena mendapat bias basisnya dari +Vec melalui R. Kopling dari Q2 kolektor ke Q1 basis memastikan bahwa Q1 dalam keadaan cut-off. Sekarang, jika pulsa pemicu yang sesuai menginduksi transisi di Q2 dari saturasi ke cut-off, output menuju keadaan TINGGI. Output TINGGI ini ketika digabungkan ke Q1 base ternyata Q1 ON karena tidak ada kopling langsung dari dasar, yang diperlukan untuk proses regeneratif untuk diatur.

            10.1.3.1 Retriggerable Monostable Multivibrator

        Ada kelas lain dari multivibrator monostabil, yang disebut multivibrator monostabil retriggerable. Ini merespons pulsa pemicu bahkan ketika output dalam keadaan semi-stabil. Di kelas multivibrator monostabil ini, jika pulsa pemicu dengan periode waktu 7, diterapkan ke sirkuit, lebar pulsa keluaran, yaitu, periode waktu keadaan kuasi-stabil, sama dengan (n-1)T, +T, di mana 7 adalah lebar pulsa keluaran untuk pulsa pemicu tunggal dan T, <7. Gambar 10.5 menunjukkan lebar pulsa keluaran dalam kasus multivibrator monostabil retriggerable untuk pulsa pemicu berulang.

10.1.4 Astable Multivibrator

        Multivibrator astabil adalah multivibrator yang tidak mempunyai state stabil pada dua bagian yang membangunnya. Kedua bagiannya senantiasa berganti-ganti keadaan terus-menerus sehingga outputnya pun berganti-ganti antara high dan low. Karena itu multivibrator tipe ini diterapkan untuk menghasilkan gelombang blok, atau sebagai osilator gelombang blok.

        Apabila tegangan suplai Vcc diberikan, maka rangkaian akan mulai bekerja. Salah satu transistor langsung aktif/menghantar, mendahului lainnya. Jika yang satu aktif, maka yang satunya lagi tidak aktif. Apabila (misalnya) T2 aktif lebih dulu, maka tegangan di kolektornya akan praktis nol Volt (kondisi low), karena itu C2 mulai diisi muatan melalui resistor R2. Tegangan pada basis T1 (terhubung dengan R2 dan C2) berangsur naik. Ketika tegangan telah mencapai sekitar 0,6V maka T1 akan aktif. Aktifnya T1 berakibat T2 menjadi tidak aktif lagi, karena kolektor T1 yang praktis nol Volt itu membuat muatan C1 terksosongkan, dan basis T2 seolah terhubung ke ground dengan proses pengosongan C1 itu. Hanya sesaat, muatan C1 pun sempat kosong, namun langsung diisi kembali dengan polaritas yang terbalik melalui R3. Tegangan pada basis T2 kemudian berangsur naik, sehingga ketika telah mencapai sekitar 0,6V T2 ia akan kembali aktif, sedangkan T1 tidak aktif lagi. Begitulah terjadi terus menerus. Pada kolektor T1 dan T2 terjadi kondisi high dan low yang saling bergantian. Output rangkaian dapat diambil dari kolektor T1 atau T2.


4. Rangkaian[Kembali]

    1) Prosedur Percobaan

  • Siapkan alat dan bahan pada software proteus.
  • Rangkailah alat dan bahan pada breadboard seperti gambar.
  • Hubungkan logic state source ke pin input logic gates sebanyak jumlah pinnya.
  • Hubungkan logic state indicator (logic probe) ke pin output logic gates.
  •  Beri judul rangkaian dan judul pada logic gates.
  • Simulasikan rangkaian, dan amati outputnya.

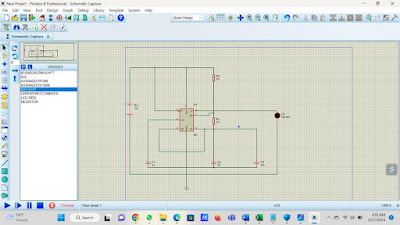

    2) Rangkaian Percobaan


(Astable Multivibrator)



5. Video[Kembali]


6. Download File[Kembali]
