Modul 4 Percobaan 2 Kondisi 15
Buatlah rangkaian seperti pada percobaan 1, ganti led dengan menggunakn seven segmen

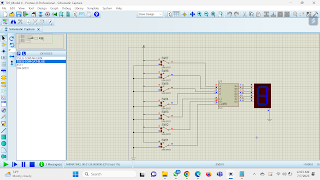

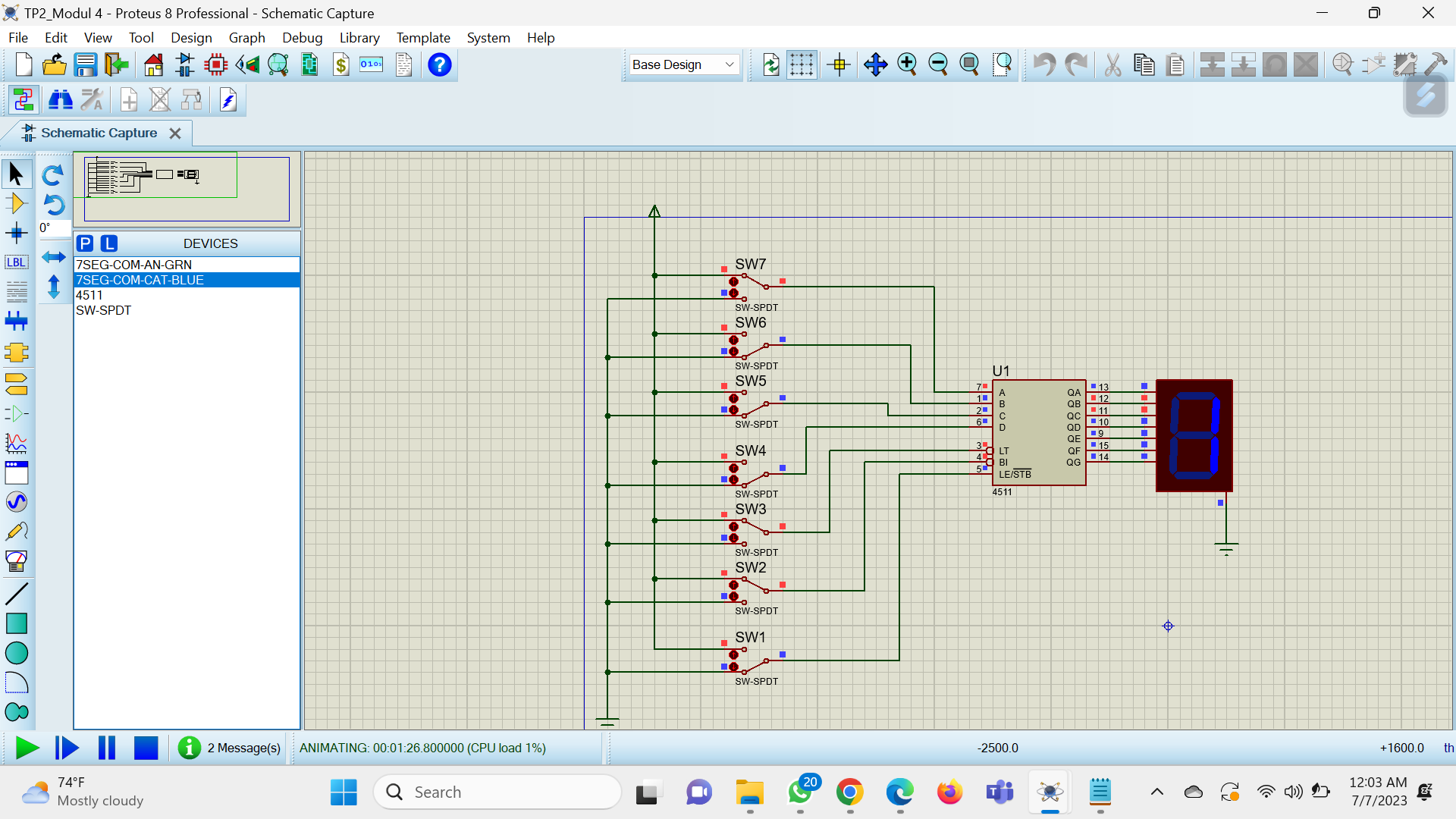

2. Gambar Rangkaian Simulasi[Kembali]
.png)
4. Prinsip Kerja Rangkaian[Kembali]
Rangkaian disusun sesuai dengan instruksi pada kondisi yang telah ditetapkan. Pada rangkaian, keluaran dari IC 4511 masing masing kaki nya akan mengintegrasikan lampu LED atau segmen yang akan hidup pada seven segmen nantinya. Yang dimana yang berlogika 1 lah yang dimaksudkan dari IC untuk ditampilkan pada seven segmen. Sehingga seven segament yang digunakan adalah common anoda, karena seven segmen ini bekerja dengan input berlogika 1.
- Download Simulasi Rangkaian klik disini
- Download Video Penjelasan klik disini
- Download html klik disini
